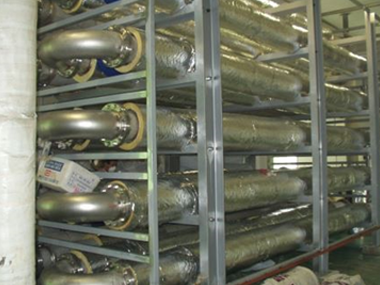

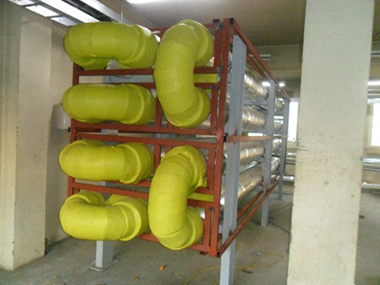

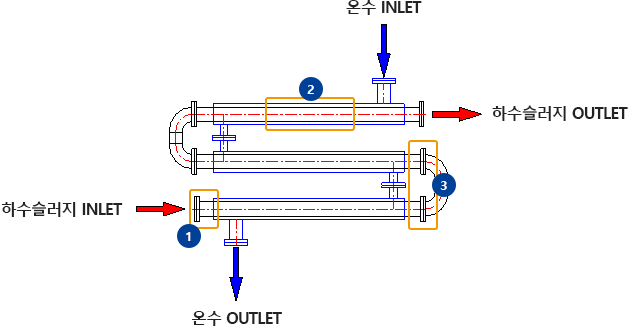

각종 하ㆍ폐수 및 가축분뇨 처리시설 등의 소화조에서 혐기성 미생물이 활발한 소화 활동을 할 수 있는 온도조건을 유지, 활성도를 높여 소화효율을 증대시키기 위한 이중관식 열교환기

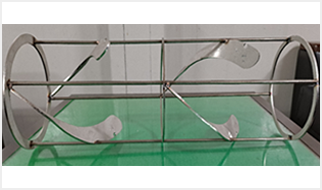

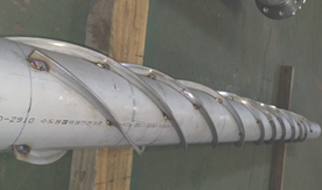

와류발생장치

외관 내관 외관

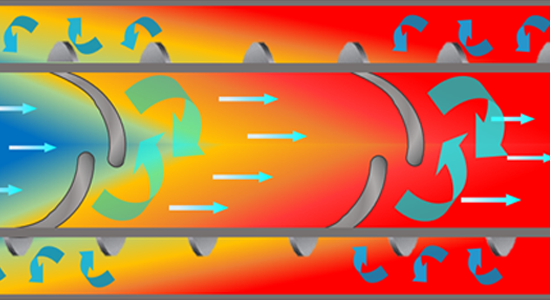

열전달개념도

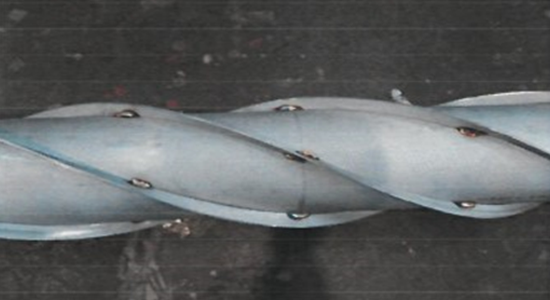

내벽과 외벽에 와류형성 부재가 구성되어 효과적인 와류생성 가능

슬러지 와류현상으로 인해 열전달매체에 닿는 슬러지 접촉면적이 증가하여 전열능력 향상

내관 와류발생장치의 슬러지 와류현상을 통한 열전달로 에너지 효율성 향상

	이중관식 열교환기	Shell & Tube 열교환기	판형 열교환기
형상
개요	관을 이중으로 하고, 내관 속을 흐르는 유체와 내관과 외관 사이를 흐르는 유체에 의해 대향류식으로 열교환을 하는 구조를 갖는 열교환기	다수의 전열관을 원통형의 몸통 안에 설치한 구조를 갖는 열교환기	다수의 평판을 일정 간격으로 늘어놓고 그 통로에 하나씩 건너뛰어 각기 다른 유체가 통과하는 구조를 갖는 열교환기
특징	오염도 및 점도가 높은 유체에 적용하며 열전달 효율이 높음 이물질에 의한 막힘이 없어 슬러지 이송 시 막힘이 없음	고온 및 고압 유체에 적용 Tube의 관경이 작아 슬러지의 이송에 적합 하지 않음 슬러지 이송 시 막힘 발생	오염도 및 점도가 낮은 유체에 적용 판과 판 사이의 간격이 좁아 슬러지의 이송에 적합하지 않음 슬러지 이송 시 막힘 발생

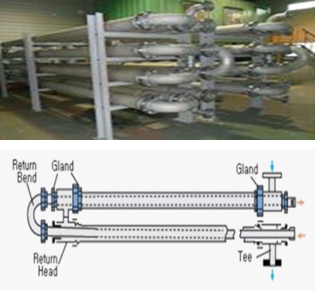

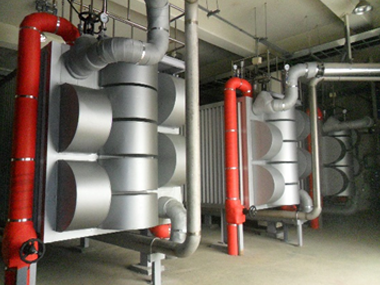

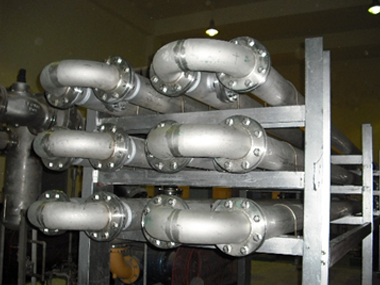

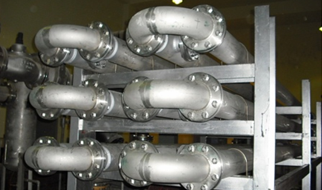

이중관식 열교환기

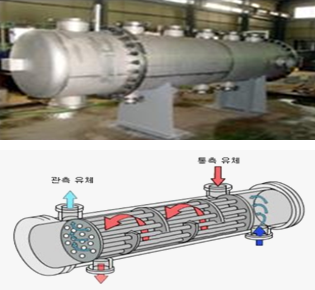

Shell & Tube 열교환기

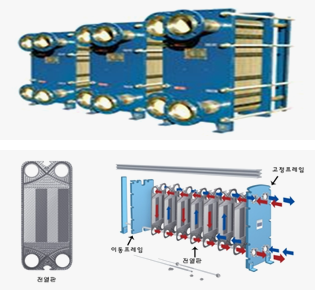

판형 열교환기

형상
